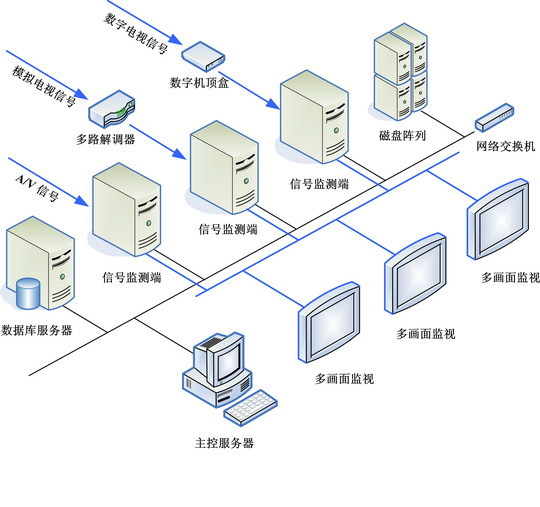

系统示意图

   电视信号监控系统是一套对电视信号播出的内容和传输质量进行实时监测、管理的系统，是基于局域网的视音频监控系统。

   该系统是当今多媒体、图像处理、计算机等各项最新技术高度结合的产品。系统以计算机为中心,图像数字处理为基础，实现图像监测的小型化、高清晰度化、自动化和网络化。给图像监测工程提供了更优的性能、更灵活的系统组建、更好的系统管理,是图像监测系统从模拟到数字的一个质的飞跃。它通过视音频信号输入计算机，实时显示多路活动图像，并在计算机上对电视信号的合法性进行实时的监测、分析、记录，能检测到电视信号中断、同频道混入、空频道插入、信号异常等故障现象，可以及时发现未批准的播出频道和有害信号，准确了解事故位置；及时发现播出中的重大停、劣播事故，全面了解广播电视播出内容和网络运行情况，提供处理突发事件的能力和管理水平，确保广播电视网播出和传输安全。

产品适用环境

硬件环境

a.    计算机推荐配置CPU: P4 1.0G以上，512M内存，120G硬盘

b.    视频捕获卡：8004H系列

c． 场强卡

d． AGP显卡，显存32M以上

f． 射频解调器

软件环境

a． 操作系统：Windows 2000 Professional

b． 数据库:   MS SQL Server 2000

主要功能介绍

前台系统控制软件功能

 系统网络管理功能

      对系统网络连接状况进行查看，实现网络的连接、断开操作。可以对网络中的监测端进行维护，包括增加、删除、更新操作，也可以对指定的监测端进行参数设置，参数可以是主机名，IP地址，通讯的端口号。

 系统设置功能

      监控人员可以根据系统需要或实际情况对系统各种参数、门限、状态等设置一个较合理的范围值或具体的值，系统根据设置的参数实现对电视信号异常状况的实时分析、判断，最终实现报警控制的目的。系统设置包括：频道设置、播出时间设置、显示模式设置、报警设置、录像设置、新增台标六部分。

   频道设置：实现新增、删除、编辑频道的功能。可以对指定的频道进行级别、类型（模拟、数字、A/V信号）、物理频道号等进行设置。

   播出时间设置：对指定频道进行停播、开播设置。

   显示模式设置：设置显示模式参数，控制监测端多画面显示的方式，显示模式包括1×1、2×2、2×3、3×3、3×4、4×4、5×5七种。监控人员可以对指定的监测端设定七种模式中的任意一种，并对设定的模式设定需要播放的电视频道。设定完成后将影响对应监测端的多画面显示。

   报警设置：实现对各种故障状况的报警参数设置。包括对黑场、静帧、彩条、视频丢失、音频丢失、台标丢失、RF参数异常的参数设置。每一种故障状况又细分为三种，体现每种故障参数的门限值。监控人员还可以对故障报警的方式进行设置，包括窗口闪烁报警、声音报警、视频回传报警。

录像方式设置：可以对指定频道进行录像方式设置，录像方式包括：全录、慢录、故障录像、不录四种。

新增台标：新增一频道后为对其台标情况进行监测，需要输入新增的台标名称。

 系统控制功能

      可以对连在网络上的监测端进行监测任务控制。能对RF检测、视音频分析、视频丢失、音频丢失、台标异常、实时录像任务进行启动或暂停控制。

   RF参数监测管理功能

      系统自动检测场强卡安装是否正常，如果检测到不正常，则会在系统的状态栏中显示异常信息，否则系统会对传入到场强卡的射频信号进行监测，并将监测到的数据以图形的方式实时地显示在视窗上，供监控人员查阅。RF参数监测能提供以下几种分析结果：

l        图像电平；

l        伴音电平；

l        视频音频比（A/V）；

l        载噪比（C/N）；

l        频偏；

l        频谱扫描；

 故障管理功能

      监测端实时监测电视信号的故障情况，一旦监测到异常会及时将异常信息传输到主控端，主控端接收到消息后会将信息显示在报警显示窗体中，供监控人员查看。同时为了提醒监控人员注意，系统会按照设定的报警方式报警，并在故障视窗中及时切换到发生故障的这路视频。

   监控人员也可通过故障查询查到某种频道，某种故障类型，某一时间段的报警信息。并且能够查看对应信息的故障录像。

   监控人员也可以查看历史的RF参数信息，包括对所以频道或者单一频道RF参数信息的查询，查询到的结果可以导出为EXEL文件，供相关人员处理。

 用户管理功能

      系统提供用户管理策略，对于不同身份的用户设定不同的操作权限，保障系统的使用，如值班员、部门领导等。同时系统允许添加、删除、修改、注销用户的功能，实现多用户管理的功能。

添加用户：提供为系统添加新用户的功能。在此过程中，要进行新用户的命名，密码设定和权限级别的设定等工作。

删除用户：提供删除系统用户的功能，只有具有管理员操作权限的用户才可以进行删除操作，其他普通用户则无权进行。

   修改用户：提供修改用户信息的功能，包括用户名、密码、权限级别等参数的修改，只有具有管理员操作权限的用户可以修改一切用户的属性参数，而其他普通用户则只能够修改其自身帐户的用户名和密码，而不能修改权限。

注销：用户可以通过注销功能实现快速重新登录，而不用重新启动系统登录。

权限设置：不同身份的用户有不同的操作权限，保障系统安全、可靠的运行。系统将用户划分为两类：系统管理员、普通用户（监测人员类用户）。系统管理员具有最高的权限，可以操作系统运行的所有功能，如：系统设置、报警处理、故障管理和系统管理等；而普通用户只能设置与其工作相关的各项功能的操作，但不能够做超越自身权限的各个功能的操作，如他们可以设置报警的具体方式，但却不能够设置各项报警门限值等系统运行所必需的重要参数，可以进行故障报警的处理、查看操作，但不能进行故障记录的修改等操作。

 日志管理

日志管理对监测人员的操作、设置、故障情况、状态改变信息、报警处理等都进行了详细的记录，监测人员可以通过查看日志文件了解系统运行过程中出现的状态变化。

后台系统监测软件功能

 多画面实时播放功能

      根据主控端设置的显示模式，监测端将视频捕获卡采集到的视频图像数据在相对应的播放窗格区域中进行实时播放，使用户可以看到各个频道的内容，辅助用户进行主观判断。

 视音频丢失监测

      当系统监测到信号无载波无图像时既认为视频丢失，音频的丢失需要根据音量值的判断，当音量值为零或接近零时，且满足音频丢失设置的条件时既认为音频丢失。当出现视音频丢失时监测端会及时向主控端发送故障信息。

 视音频信号异常监测

   视音频信号异常包括图像黑场、静帧、彩条、台标异常。根据主控端的监测控制，监测端会对各种异常信号进行分析、判断，发现故障会及时发送消息给主控端。

   图像黑场：当系统监测到信号有载波但无图像或黑屏且无台标时既认为图像黑场。

静帧、彩条：当图像长时间无变化，或反复闪烁同一图像既为静帧或彩条。

 台标异常监测

台标异常或丢失：当电视频道的台标丢失或与指定电台的台标不相符时就认为台标异常。

 自动录像功能

      系统可以进行自动录像功能。录像方式包括全录、慢录、故障录像。录像文件以MPEG4格式存放。用户可以根据系统需要或实际情况选择不同的录像方式。

   全录：对媒体流不经过丢帧处理，直接把它录制为MPEG4文件，存放在硬盘上。

   慢录：对媒体流经过丢帧处理，这样可以减少文件占用磁盘空间的大小。

   故障录像：当监测端监测到电视频道有故障信息后，系统自动会启动故障录像。

主要特性介绍

集中式管理

便于控制、管理。系统由一处主控端和多处监测端组成，通过网络协议实现相互间的通讯。操作人员只需在主控端就可以操作所有的功能，包括监控管理、故障查询等。

准确、快速的异态监测

   系统可以对多路电视信号同时监测，可监测的异态包括无视频、无伴音、黑场、静帧、彩条、台标异常和RF参数异常，是实现替代人工值班的关键。

播放质量高

   自动录像时，采用CIF（352×288）模式，压缩编码以MPEG4为标准。出色的编码优化算法使得录像文件播放的图像更细腻、保真，全屏显示时仍能保持良好的效果。

系统整体性能高

   系统对网络数据的交换进行了优化处理，能确保数据准确、及时地到达目的地。系统能确保同时传送多路视频不会影响系统的运行。在大量数据同时并发时系统也能很好的响应。

产品逻辑结构图

电视信号监控系统集散型分布示意图
